3D měření

Zakázkové 3D měření, rozměrová optimalizace přípravků

Nabízíme zakázkové měření dílů, součástí, přípravků a konstrukcí na 3D souřadnicovém stroji Hexagon Global Advantage 15.26.14. Jsme schopni provést rozměrové optimalizace přípravků, cubingů a ostatních sestav i velkých rozměrů. Provádíme měření obecných tvarových ploch, průměrů, roztečí a dalších. Jsme schopni vše řádně vyhodnotit a vygenerovat příslušný rozměrový protokol. To vše dle dodaného CAD modelu nebo i bez něj na základě výkresové dokumentace. 3D souřadnicový stroj prochází pravidelnou kalibrací. Měřící software PC DMIS 2018 R2 umožňuje velkou škálu možností a v kombinaci s teplotní kompenzací stroje a dílu lze dosáhnout mimořádných přesností měření.

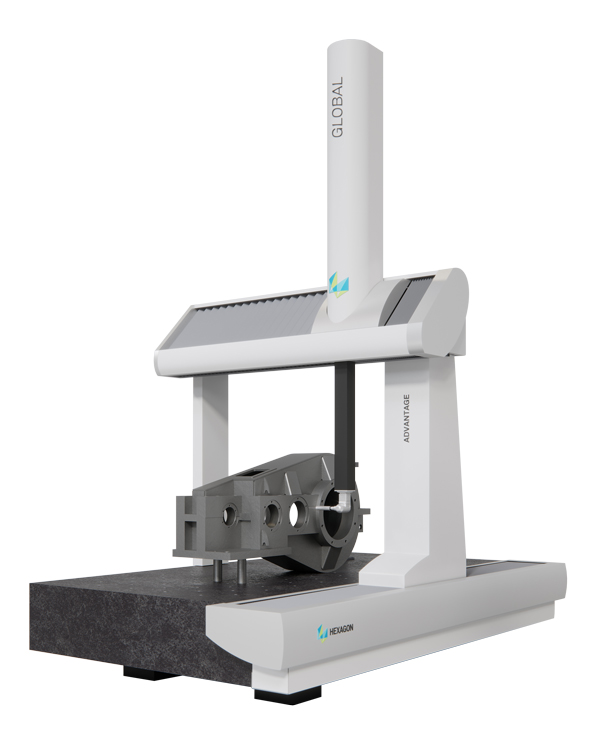

Portálový 3D souřadnicový měřící stroj Hexagon GLOBAL Advantage 15.26.14 pro měření součástí až do hmotnosti 5000 kg. Stroj je osazen indexovatelnou hlavou HH-A-T5. DC servopohony zajištují pojezd os X 1500 mm, Y 2600 mm a Z 1350 mm, měřící objem 5,265 m³. Přesnost měření 4µm/m.

Měřící přístroj se nachází v laboratoři v Rychnově u Jablonce nad Nisou, což je vzdálenostně ideální místo pro dostupnost z Liberce i Jablonce n.N.

  • Max. chyba měření dle ISO/ČSN 10360-2, -4 při T=18-22°C
  • Chyba měření MPe [µm]    3,4+L/333
  • Chyba snímání MPEp [µm]   3,6
  • Rozlišení optických měřítek [µm]   0,039
  • Rok výroby 2018
